音響用ケーブルには全く同じプラグでも機器によって規格が異なる場合があります。
特に注意が必要なのが、ステレオプラグ・標準フォンプラグ・XLRプラグを使用する場合。
規格の異なる機器同士を繋ぐと音がおかしくなることも。
出力レベルの異なる機器同士を繋ぐと、音が小さくなったり、レベルが大きすぎて機器が壊れることもあります。
端子の形状だけでなく、機器側の規格と出力レベルの2点を知ることがとても大事です。
機器の規格と出力レベルは機器の仕様書に記載があります。
確認ポイントは、
1．入力のレベル マイク/ライン

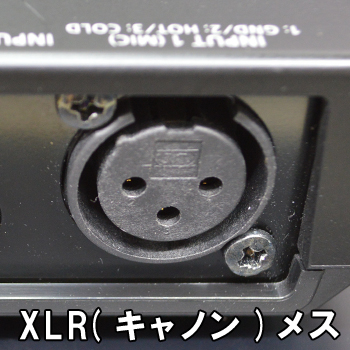

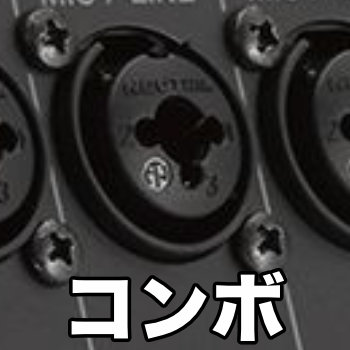

2．コネクター フォン/XLR/コンボ/RCA

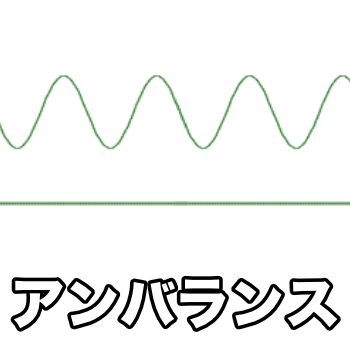

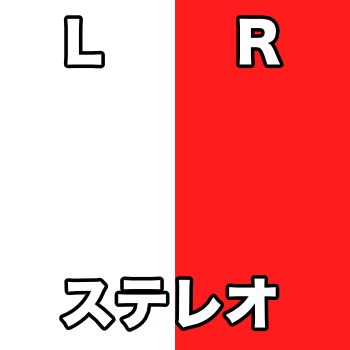

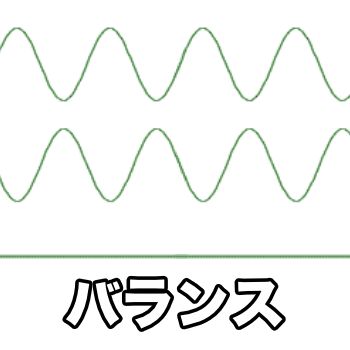

3．端子の規格 ステレオ/バランス/アンバランス
TASCAMのMODEL12を例に確認してみると、

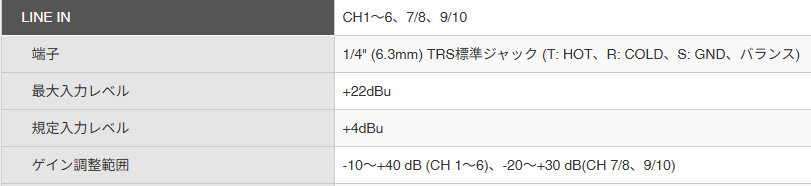

上記の例では、"LINE IN"と記載があるので入力のレベルはライン。
コネクターはTRS標準ジャック。
端子の規格は(T: HOT、R: COLD、S: GND、バランス)と記載があるので、バランス入力と分かります。
続いて、出力端子の例を見てみましょう。
上記の例では、

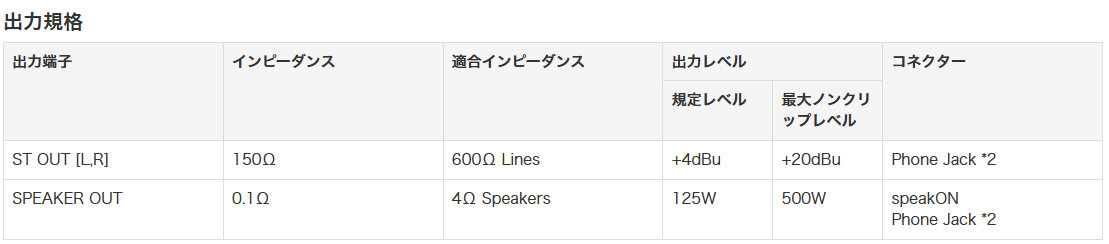

L/R出力は+4dBuとあるので、ラインレベル、SPEAKER OUTは125Wとあるのでスピーカー出力

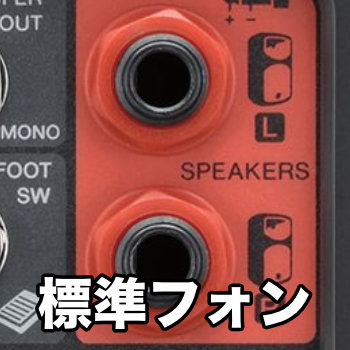

コネクターはL/R出力・SPEAKER出力ともにPhoneJack（標準フォン）を使用しているようです。
このように、標準フォンジャックでもラインレベルで使用したり、スピーカー出力で使用したりするので、繋ぎ間違いが起きる可能性が十分あります。
繋ぎ間違いを起こすと機器を壊す原因になりますので、出力レベルと端子の規格を知っておくことがとても重要です。
| 出力側 | 入力側 | 信号レベル | ケーブル | ||
| ジャック | 規格 | ジャック | 規格 | ||
 |
 |
 |
|

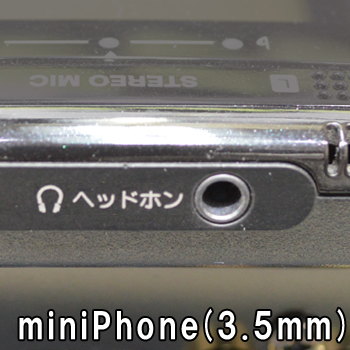

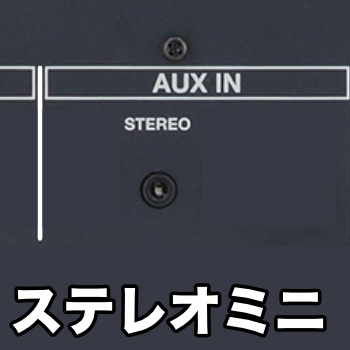

マイク/ライン | 【ステレオミニtoステレオミニ】 |
 |
|
マイク/ライン | 【ステレオミニto標準ステレオ】 | ||
 |
 |

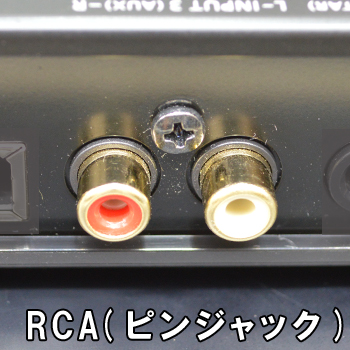

ライン | 【ステレオミニtoRCA】Yケーブル ※入力端子は2つ必要となります。 |
||
 |
 |
マイク/ライン | × |
||
 |
|
マイク/ライン | × サミングダイレクトボックスをご使用下さい。 |
||
 |
|
マイク/ライン | × 入力側はTSフォンプラグをご使用下さい 【ステレオミニto標準フォン】Yケーブル ※入力端子は2つ必要となります。 ※入力端子が1つしか無い場合はサミングダイレクトボックスをご使用下さい。 |
||
 |

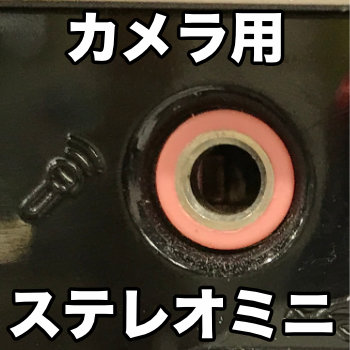

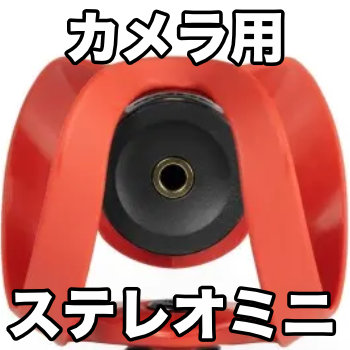

カメラマイク |  |
|
マイク | 【ステレオミニtoステレオミニ】 ※ライン入力への接続はマイクプリアンプが必要です。 |
|
|
× | |||
|
|
× | |||
|
|
マイク | RODE VXLR Pro | ||
|
|
マイク | RODE VXLR Pro | ||
 |
|
|
|

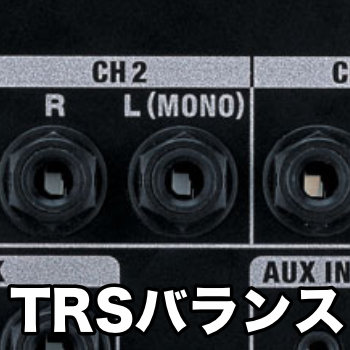

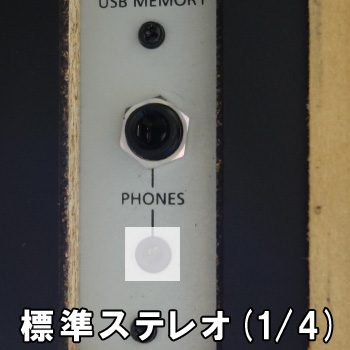

マイク/ライン | 【ステレオミニto標準ステレオ】 |
|
|

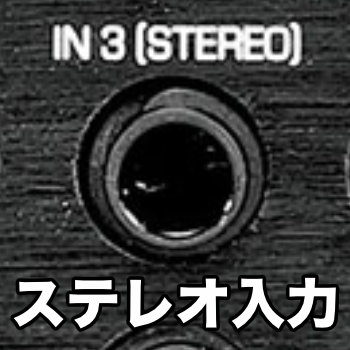

マイク/ライン | 【標準ステレオto標準ステレオ】 | ||
|
|
マイク/ライン | 入力側はTSフォンプラグをご使用下さい 【標準ステレオto標準フォン】Yケーブル ※入力端子は2つ必要となります。 ※アンバランス伝送となります。長距離伝送をする際は、ステレオDIをご使用ください。 |
||
|
|
ライン | 【標準ステレオtoRCA】Yケーブル ※入力端子は2つ必要となります。 |
||
|
|
マイク/ライン | 【標準ステレオtoXLRオス】Yケーブル ※入力端子は2つ必要となります。 ※アンバランス伝送となります。長距離伝送をする際は、ステレオDIをご使用ください。 |
||
|
|
マイク/ライン | 上記のTRSまたはXLR対応ケーブルをご使用ください。 | ||
|
|
|
|
マイク/ライン | × 左右で位相が逆になります。 |
|
|
マイク/ライン | × 左右で位相が逆になります。 |
||
|
|
マイク/ライン | 【標準ステレオto標準ステレオ】 | ||
|
|
マイク/ライン | 【標準ステレオtoXLRオス】 | ||
|
|
マイク/ライン | 上記のTRSまたはXLR対応ケーブルをご使用ください。 | ||
| 出力側 | 入力側 | 信号レベル | ケーブル | ||
| ジャック | 規格 | ジャック | 規格 | ||
 |
|
|
|

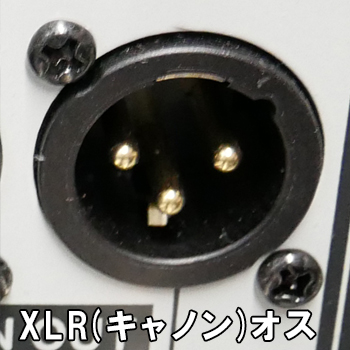

マイク/ライン | HOSA MIT-156 |
|
|
マイク/ライン | × 左右で位相が逆になります。 【XLRメスto標準ステレオ】 |
||
|
|
マイク/ライン | 【XLRメスto標準ステレオ】 CANARE SPCxx-B1 |
||
|
|
マイク/ライン | 【マイクケーブル】 |
||
|
|
マイク/ライン | 【マイクケーブル】 | ||
| 出力側 | 入力側 | 信号レベル | ケーブル | ||
| ジャック | 規格 | ジャック | 規格 | ||
 |
|
|
|

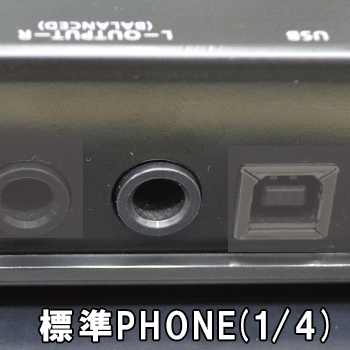

マイク/ライン | モノラルインターコネクト HOSA CMP-100シリーズ |
|
|
マイク/ライン | × | ||
|
|
マイク/ライン | 【標準フォンto標準フォン】 ※アンバランス伝送になります。 |
||
|
|
マイク/ライン | 【標準フォンto標準フォン】 | ||
|
|
マイク | 【XLRオスto標準フォン】 |
||
|
|
マイク/ライン | 【XLRオスto標準フォン】 ※アンバランス入力になります。 |
||
 |
 |
|
+- | |
【スピーカー標準フォンtoスピーカー標準フォン】 |
 |

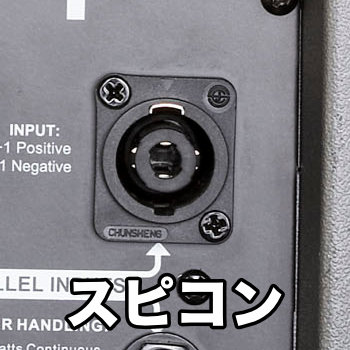

+- | |
【スピーカー標準フォンtoスピーカースピコン】 | ||
|
|
マイク/ライン | × 繋ぐと壊れます | ||
|
|
マイク/ライン | × 繋ぐと壊れます | ||
|
|
マイク/ライン | × 繋ぐと壊れます | ||
|
|
マイク/ライン | × 繋ぐと壊れます | ||
|
|
マイク/ライン | × 繋ぐと壊れます | ||
|
|
ライン | × 繋ぐと壊れます | ||
|
|
マイク/ライン | × 繋ぐと壊れます | ||
 |
|||||||||||||||||||
|
|
||||||||||||||||||
|
